Estante estacionamiento multinivel - Papercraft (P.1)

Como había mencionado anteriormente, inicialmente tuve la intención de hacer algo diferente para llevar al evento del domingo 27 de abril de 2025 en el Jockey Plaza en conmemoración de los 61 años del Ford Mustang, y fue así como ideé una repisa o estante de 5 pisos decorado como un estacionamiento multinivel, utilizando papel couché en tamaño A3 para imprimir los distintos componentes, y plancha de espuma de poliuretano de 5mm de espesor junto con varillas de madera balsa de 10mm*10mm para darle solidez. La separación entre pisos sería de 5cm, con cada piso teniendo 5mm de espesor, lo cual da una altura para el conjunto de 28cm. El ancho sería de 40cm, y la profundidad de cada piso, de 13cm, lo cual, sumado al espesor de la pared de fondo de 5mm, da finalmente unas dimensiones de 40cm * 28cm * 13,5cm (ancho * alto * fondo), lo cual ocuparía menos espacio sobre la mesa que las planchas de estacionamiento de 105cm * 29,7cm. Así fue como me puse a elaborar el diseño el Domingo de Ramos, es decir, el 13 de abril.

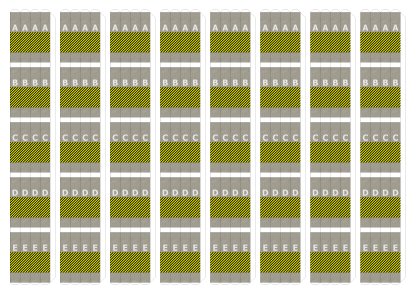

Otro requisito era que fuese fácil de armar y desarmar, de transportar y de almacenar. Para dicho propósito, los pisos (y el techo) debían poder ponerse y quitarse, y se sostendrían sobre columnas con soportes en forma de cuña, haciendo un total de 8 columnas (4 al fondo y 4 al frente), cada una con 10 soportes (2 por cada piso). Las columnas se apoyarían sobre el piso inferior, y el techo, a su vez, sobre aquéllas, por lo cual tendrían una altura de 27cm, con una sección cuadrada de 1cm * 1cm. De esta forma, las 8 columnas quedaron diseñadas así en una sola hoja de tamaño A3:




Aquí puede descargarse un archivo PDF listo para imprimir al 100%, con márgenes ya incluidos en el diseño.

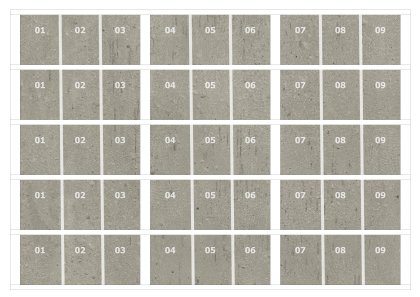

Dado que el ancho de cada columna sería de 1cm, y el diseño llevaría 4 columnas al frente y 4 al fondo, eso eso significaría que el espacio entre columna y columna sería de 12cm a lo ancho, y de 11cm de fondo. El espacio de 12cm se podía subdividir en 4 espacios de 3 cm o 3 espacios de 4cm, siendo esta última medida la más aproximada a la de 4,2cm que correspondería al ancho de un espacio de estacionamiento en escala 1/64. Sin mbargo, dicha medida limitaría la cantidad de autitos a escala a colocar en la repisa a 9 por piso, haciendo un total de 45, o 12 por piso si se coloca un auto adicional en el espacio delante de los espacios de estacionamiento en cada división., para un total de 60, mientras que la medida de 3cm, a pesar de ser más estrecha y alejarse de la realidad, permitiría 12 autitos por piso, más 3 posibles adicionales, haciendo un total de 60 autitos, o 75 si se incluyen los adicionales. Es así como hice 2 diseños diferentes para ambas opciones, siendo esta la pared trasera para la versión de 9 espacios por piso (cara frontal y cara posterior):






Similarmente, la pared trasera para la versión de 12 espacios se ve así:






Aquí se pueden descargar los archivos PDF para la versión de 9 espacios y la de 12 espacios, listos para imprimir al 100%, con márgenes ya incluidos en el diseño.


De igual modo, también tuve que hacer dos diseños diferentes para los pisos, siendo este el diseño para la versión de 9 espacios:








La primera imagen corresponde al techo; la última, al piso inferior; y la del medio, que se repite luego 3 veces, corresponde a los otros 4 pisos intermedios.


Similarmente, este es el diseño correspondiente a la versión de 12 espacios:








Aquí pueden descargase sendos archivos PDF tanto para la versión de 9 espacios como para la de 12 espacios, listos para imprimir al 100%, con márgenes ya incluidos en el diseño.

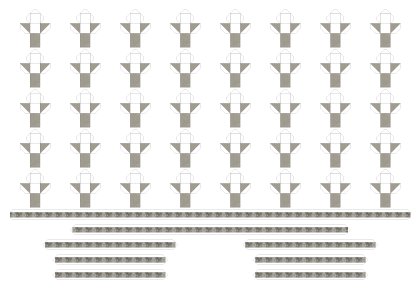

Finalmente, quedaban pendientes los soportes que iban a ir en cada columna, y los bordes laterales para los pisos. el techo y la pared trasera, los cuales cabían en otras dos hojas de tamaño A3, siendo ambas idénticas:




Aquí puede descargarse un archivo PDF listo para imprimir al 100%, con márgenes ya incluidos en el diseño.


Así quedó listo el diseño, ocupando un total de 11 páginas tamaño A3 (sea para la versión de 9 espacios por piso o la de 12 espacios), y en el siguiente post empezaré a mostrar el proceso de armado del estante...
