De acuerdo a lo mencionado en el post anterior, aquí está la versión "reflejada" para complementar la versión modificada:
Del mismo modo que en el caso anterior, aunque primero pensé sólo subir las páginas que se habían modificado, finalmente decidí hacer un documento con todas, por lo que igual son 16 páginas de tamaño A4 (210mm*297mm) para imprimir sin dejar márgenes.

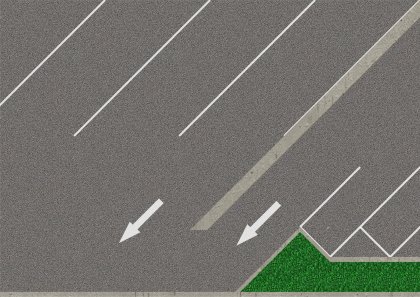

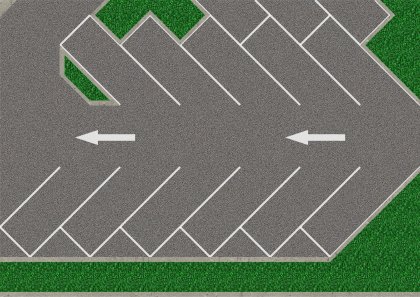

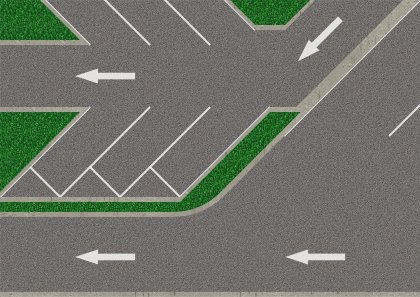

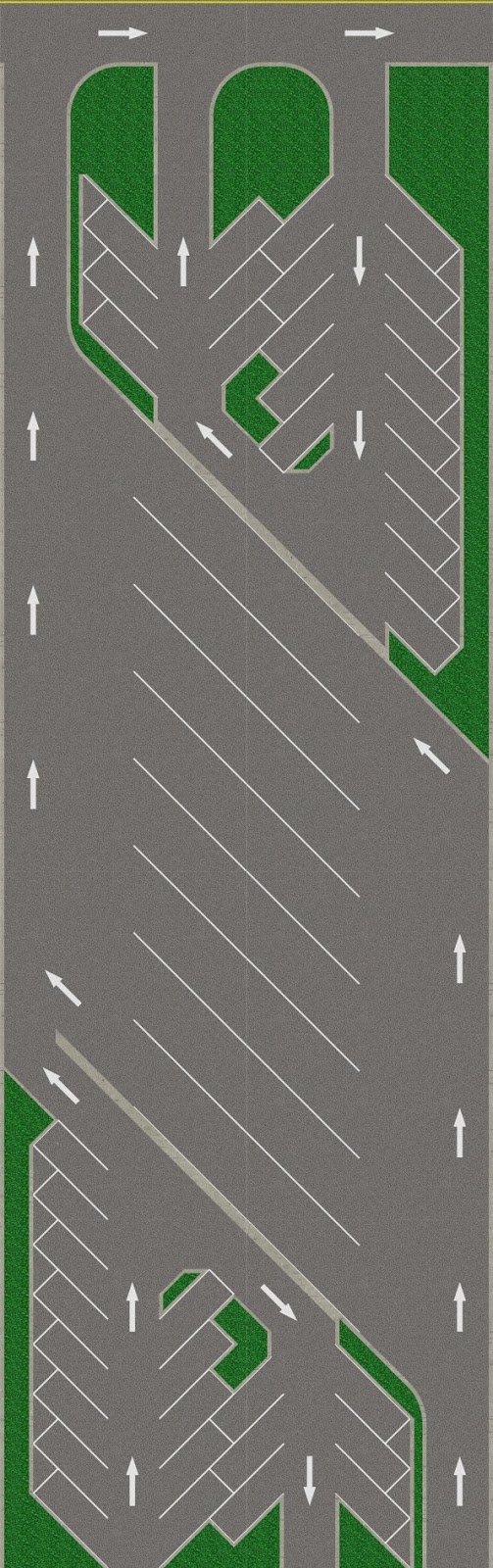

Imprimiendo y disponiendo las páginas en 2 filas de a 8, tenemos otra configuración con un área de 594mm*1680mm en la que caben 8 (o 6) estacionamientos para camiones, junto con 39 estacionamientos para vehículos particulares (20 a un lado y 19 al otro), pues al haber modificado el diseño respecto al anterior, ganamos espacio para un estacionamiento más:
Nuevamente, podemos agregar los topes del diseño anterior a la salida para obtener un área de 594mm*1890mm:

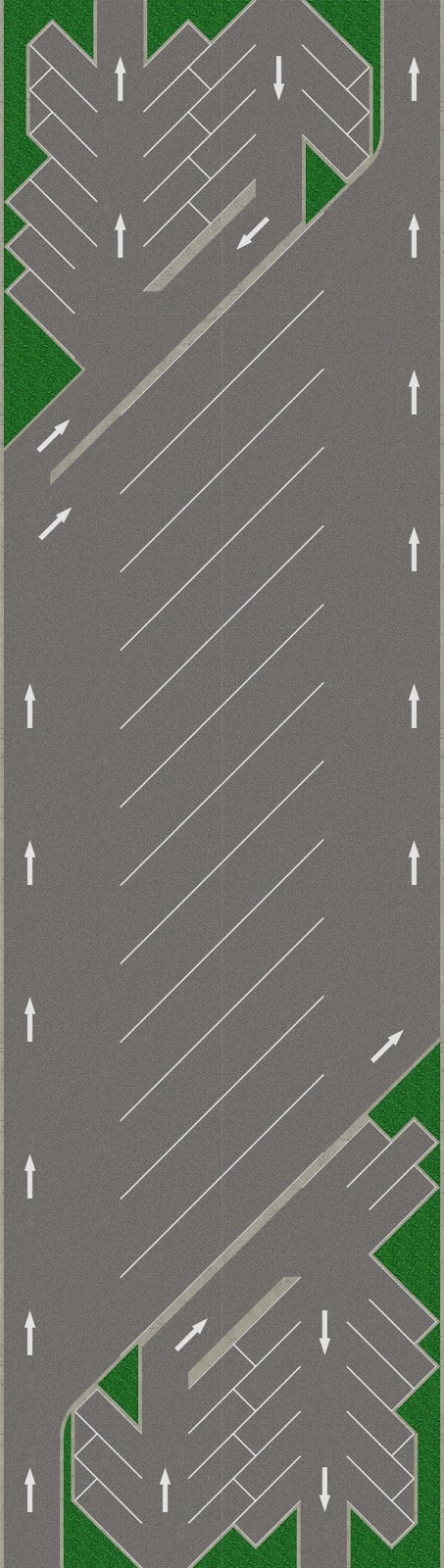

Duplicando las páginas 6, 8, 9 y 11, obtenemos la versión alargada que cubre un área de 594mm*2100mm, con 12 (o 10) estacionamientos para camiones y 39 estacionamientos para vehículos particulares:
Y con los topes, nos queda un área de 594mm*2310mm:

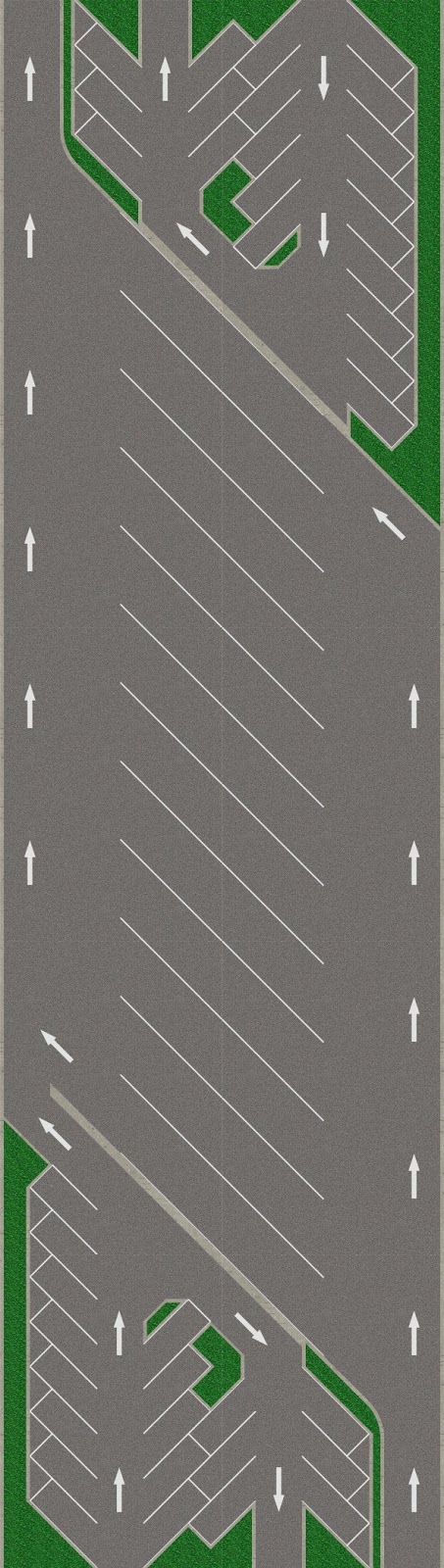

Y omitiendo las páginas 6, 8, 9 y 11, obtenemos la versión acortada que cubre un área de 594mm*1260mm, con 4 (2) estacionamientos para camiones y 39 estacionamientos para vehículos particulares:
Mediante el añadido de los topes, el área pasa a ser de 594mm*1470mm:
Aquí está el enlace para descargar el archivo PDF con las 16 páginas en tamaño A4, para imprimir sin dejar márgenes:
https://drive.google.com/file/d/1J6f4KR5D3sase9bbys3orNV1WDOsA88c/view?usp=sharing
Y aquí tenemos la versión de 8 páginas de tamaño A3 (420mm*297mm) en total, para imprimirse sin dejar márgenes:
Como antes, disponiendo las 8 páginas en 2 filas de 4, obtenemos la misma configuración inicial con un área de 594mm*1680mm; duplicando las páginas 4 y 5, obtenemos la configuración alargada con un área de 594mm*2100mm; y omitiendo las páginas 4 y 5, obtenemos la configuración acortada de 594mm*1260mm.
Aquí está el enlace para descargar el archivo PDF con las 8 páginas en tamaño A3, para imprimir sin dejar márgenes:
https://drive.google.com/file/d/1x3V4FTJT8IkjgjFYptGUn-uGUScYwtF1/view?usp=sharing
Si empalmamos esta configuración de 594mm*1680mm con la del post anterior de forma que encaje la salida de aquélla con la entrada de ésta, obtenemos una de 594mm*3360mm con 16 (o 12) estacionamientos para camiones y 79 estacionamientos para vehículos particulares:
Y con los correspondientes topes a ambos extremos, queda de 594mm*3780mm:
Si empalmamos ambas configuraciones de 594mm*2100mm, obtenemos una de 594mm*4200mm con 24 (o 20) estacionamientos para camiones y 79 estacionamientos para vehículos particulares, como se aprecia aquí:
Luego de añadirles los topes a los extremos, nos queda ahora de 594mm*4620mm:
Y empalmando ambas configuraciones de 594mm*1260mm, obtenemos esta otra de 594mm*2520mm con 8 (o 4) estacionamientos para camiones y 79 estacionamientos para vehículos particulares:
Con los topes a ambos extremos, el área correspondiente pasa a ser de 594mm*2940mm:
Hasta ahí la versión con ligeros cambios respecto a la anterior. Luego he diseñado otra más que busca aprovechar aun mejor el espacio para añadir otros estacionamientos más, pero esa ya la estaré publicando en algunos días más...
