Exhibidor portátil para autitos (P. 5)

El octavo día por la mañana se nos presentó un inconveniente de último momento: la gente del CAEP nos informó que las mesas para la exhibición medían 2.40m*0.80m y no 2.20m*0.90m como habíamos calculado originalmente al hacer el diseño, lo cual no nos dejaba suficiente espacio como para colocar los exhibidores (62.5cm de profundidad) junto con los vinilos delante (29.7cm de profundidad) y se nos presentaban 3 alternativas:

• colocar las planchas con los vinilos sobresaliendo 5cm por delante de la mesa, y los exhibidores sobresaliendo otro tanto por detrás
• imprimir los vinilos pero no pegarlos sobre las planchas, y extenderlos directamente sobre la mesa con la parte delantera del exhibidor apoyándose parcialmente sobre ellos
• pegar los vinilos como se pensó, y cortar de los retazos de MDF 16 tiras de 45cm*5cm para apoyar los exhibidores sobre ellas y así levantarlos lo suficiente para que la parte delantera apoye sobre las planchas con los vinilos

Nos decidimos finalmente por la 3ra alternativa, y se modificó el plano en la forma correspondiente:
https://drive.google.com/file/d/12zp3cdjt5QE3UTxu_QccGEMgBkm1vWEO/view?usp=sharing



Mientras llevé a imprimir los vinilos, que debía pasar a recoger hora y media después mientras se secaba bien la tinta, aproveché para almorzar y para cortar los listones de apoyo para los soportes.

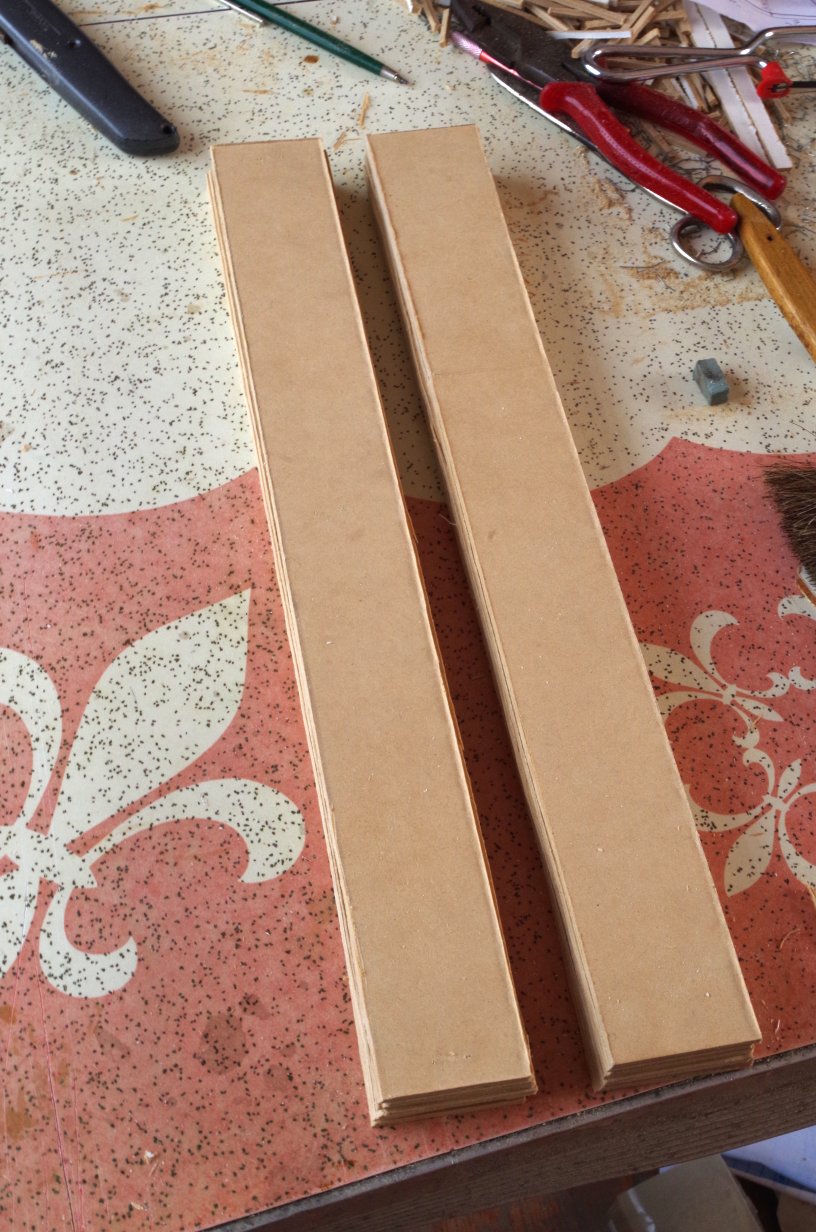

Estos son los 16 listones de 46cm * 5.25cm para elevar los exhibidores:

Irán debajo de los soportes transversales, ya luego verán cómo se colocan cuando muestre las fotos del armado del exhibidor.

Y estos dos trozos de 30cm * 13.5cm son ahora los saldos que quedaron de ambas planchas de 2.44m * 1.52m:

Los utilizamos para rellenar espacio a los extremos de las planchas con los vinilos... en ese moemnto ya no nos dio el tiempo, pero para la siguiente exhibición también llevarán vinilos más pequeños pegados encima para "cerrar" los estacionamientos.

Y ya que hablamos de los vinilos, aquí están luego de recogerlos:


Extendidos sobre la mesa:


Preparando para cortar el pliego de 1188mm*1050mm en 4 tiras de 197mm*1050mm:


Luego de cortar el primero:


Los 4 ya cortados:


Y acá el primero ya pegado en su plancha:

Ha sido como cuando forro mis libros usando forro vinílico autoadhesivo, por suerte tengo bastante práctica...

Llegado este momento, hice otra pasua para tomar mi lonche, y luego continué con los demás.

En esta foto vemos los 4 vinilos ya pegados en sus respectivas planchas:


Acá están ya todas las partes después de haberlas terminado de lijar:


Y estas son las piezas que conforman un solo exhibidor:


Acá vistas desde otro ángulo:


Las piezas que conforman cada exhibidor son:

• 1 base con vinilo de estacionamiento (105cm * 30cm)
• 6 listones de piso incluido el de la pared superior (110cm * 10cm)
• 6 listones de pared incluido el refuerzo trasero (110cm * 5cm)
• 4 listones auxiliares para elevar los soportes *45cm * 5.25cm)
• 4 soportes transversales trinagulares, 2 izquierdos y 2 derechos (62.5cm * 30cm)
